د CVD سالډ SiC فوکس حلقې

د فرعي ۷ نانو میتر ایچ حاصلاتو راتلونکې انجینري کول ۹۹.۹۹۹۹۹٪ خورا لوړ پاکوالی | مستحکم HAR ایچینګ | د سیلیکون حلقو لپاره غوره بدیل

د 300+ پرتونو 3D NAND او GAA ټرانزیسټرونو په عمر کې، دودیز مصرفي توکي د حاصلاتو د ستونزو اصلي لامل دي. د سیمیکس لیب د CVD جامد SiC فوکس حلقې د لوړ کثافت پلازما اداره کولو لپاره ډیزاین شوي چې د لوړ اړخ تناسب (HAR) ایچینګ لپاره اړین دي. دوی یو باثباته، ذراتو څخه پاک چاپیریال رامینځته کوي چې معیاري سیلیکون (Si) حلقې نشي چمتو کولی.

د صنعت معیار: ولې مخکښ فابریکې سالډ SiC ته لیږدوي

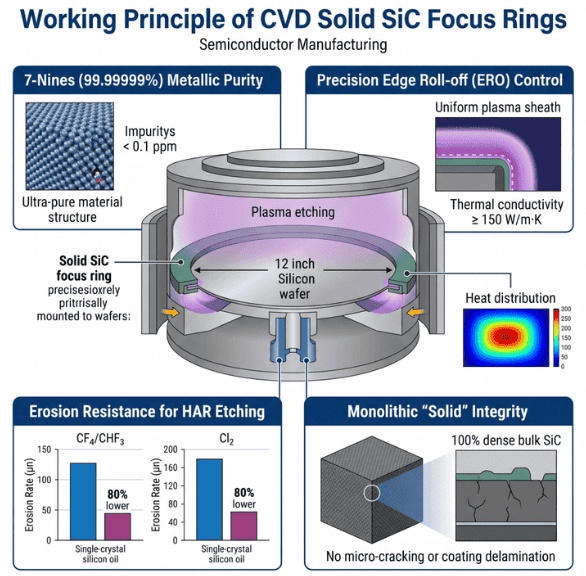

۷-نهه (۹۹.۹۹۹۹۹٪) فلزي پاکوالی: زموږ د ملکیت پرمختللي کیمیاوي بخار زیرمه کولو پروسې په کارولو سره، موږ ټول فلزي ناپاکۍ < ۰.۱ ppm ترلاسه کوو. دا په پرمختللي منطق او حافظې چپس کې د چارج پورې اړوند نیمګړتیاو او درنو فلزاتو ککړتیا مخنیوي کې کلیدي رول لوبوي.

د دقیق څنډې رول آف (ERO) کنټرول: زموږ د جامدو SiC حلقو باثباته بریښنایی مقاومت او لوړ حرارتي چالکتیا (≥ 150 W/m·K) ساتي. دا د ویفر په څنډه کې یو یونیفورم پلازما پوښ رامینځته کوي.

دا په مستقیم ډول د ایج رول آف مسلې حل کوي چې د 12 انچ ویفر یونیفورم سره مخ دي.

د HAR ایچنګ لپاره د تخریب مقاومت: په لوړ انرژي فلورین پر بنسټ (CF4/CHF3) او کلورین پر بنسټ (Cl2) پلازما کې، جامد SiC د واحد کرسټال سیلیکون په پرتله 80٪ ټیټ د تخریب کچه ښیې. دا د PM (مخنیوي ساتنې) وقفه غځوي، د ملکیت ټول لګښت (CoO) د پام وړ کموي.

د واحد "جامد" بشپړتیا: د SiC پوښل شوي ګرافایټ برعکس، زموږ برخې 100٪ کثافت لرونکي بلک SiC دي. دا د مایکرو کریکینګ یا د کوټینګ ډیلیمینیشن خطر له منځه وړي، د لوړ ځواک ایچ دورې په جریان کې د ناورین ذراتو ککړتیا مخه نیسي.

د راتلونکي نسل ایچ پلیټ فارمونو لپاره غوره شوی

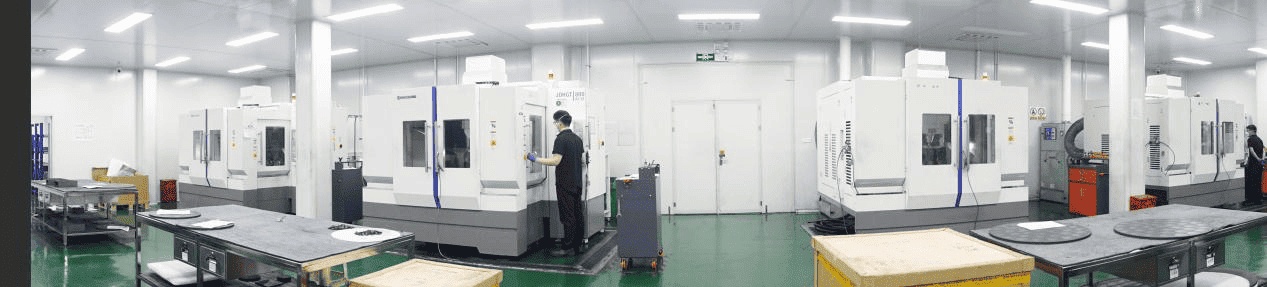

زموږ د تولید مرکز د 5 محور لوړ سرعت CNC او لیزر میټرولوژي کاروي ترڅو د OEM مشخصاتو سره 100٪ مطابقت ډاډمن کړي:

● کنډکټر ایچ: پولی-سی او سلیسایډ ایچنګ.

o ډایالکټریک ایچ: د لوړ اړخ نسبت (HAR) تماس او خندق ایچینګ.

o مطابقت: د لام ریسرچ (کیو/ورسیس)، اپلایډ میټریلز (سینټریس)، او ټیل (ټیکټراس/ویګس) پلیټ فارمونو لپاره د ډراپ ان بدیل.

د غوښتنلیک کلیدي ساحې

چیرې چې خورا پاکوالي او د پلازما انعطاف ته اړتیا وي، زموږ CVD Solid SiC د صنعت معیار په توګه ولاړ دی:

● د درې بعدي نند او ډرام اندازه کول: د HAR (لوړ اړخ تناسب) ایچنګ ننګونو لپاره ډیزاین شوی. دا د پروفایل تحریف پرته د 300+ پرتونو له لارې ایچ کولو لپاره اړین ثبات چمتو کوي.

● فرعي 7nm منطقي نوډونه: په ځانګړې توګه د FinFET او GAA معمارۍ لپاره. موږ فابریکو سره د فلزاتو ککړتیا له منځه وړلو کې مرسته کوو، د راتلونکي نسل ټرانزیسټرونو نازک جالی ساتنه کوو.

● د بریښنا نیمه فعال مرکز: که دا د SiC ایپیټیکسي وي یا د GaN لپاره ژور خندق ایچنګ وي، زموږ برخې د پراخه بینډ ګیپ تولید لوړ حرارتي بارونه اداره کوي.

● TSV او پرمختللې بسته بندي: د سیلیکون ویا له لارې پروسو لپاره غوره شوی، د 2.5D/3D ادغام لپاره اړین د غاړې دیوال نرمښت او عمودی دقت ډاډمن کوي.
